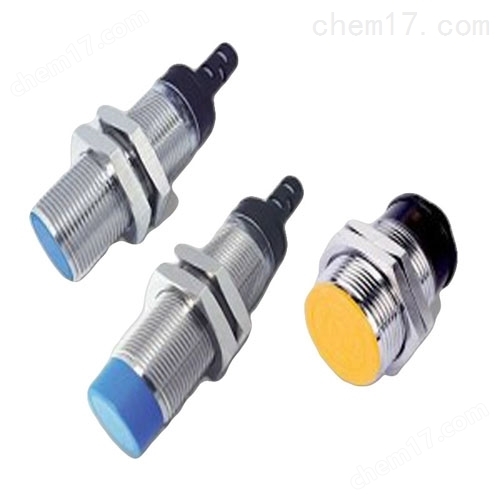

BIM-M12E-AG4X礦用磁性接近開關
磁開關BIM-M12E-AG4X、霍爾式磁接近開關有無觸點、無磨損、無火花、功耗、壽命長、靈敏度、工作頻率的特點，它能在各種惡劣環境下可靠穩定地工作。對于開關型霍爾IC，其基本的應用是作為一種接近開關，如可用作霍爾無觸點開關、限位開關、方向開關、壓力開關、轉速表等；線性型霍爾IC可用于非接觸測距、無觸點電位器、無刷馬達、磁場測量的斯計、磁力探傷等。
磁開關BIM-M12E-AG4X、霍爾式磁接近開關 定做
磁開關BIM-M12E-AG4X、霍爾式磁接近開關 放心省心
磁開關BIM-M12E-AG4X、霍爾式磁接近開關 哪家便宜
霍爾集成電路的原理
當將一塊通電的半導體薄片垂直置于磁場中時，薄片兩側由此會產生電位差，此現象稱為霍爾效應。此電位差稱為霍爾電勢，電勢的大小E=KIB/，式中K是霍爾系數，為薄片的厚度，I為電流，B為磁感應強度。圖1示出霍爾效應的原理：在三維空間內，霍爾半導體平板在XOY平面內，它與磁場方向垂直，磁場指向Y軸的方向，沿X軸方向通以電流I，由于運動的電荷與磁場的相互作用，結果在Z軸方向上產生了霍爾電勢E，一般其值可達幾十毫伏。為此，將霍爾元件與電子線路集成在一塊約2mm*2mm的硅基片上，就做成了溫度穩定性好、可靠性的霍爾集成電路。
BIM-M12E-AG4X磁感應開關
工作原理及應用范圍
霍爾集成電路是霍爾元件與電子線路的產品，它是由霍爾元件、放大器、溫度補償電路和穩壓電路利用集成電路工藝技術制成的。它能感知一切與磁有關的物理量，又能輸出相關的電控信息，所以霍爾集成電路既是一種集成電路，又是一種磁敏傳感器，它一般采用IP或扁平封裝。
磁開關BIM-M12E-AG4X、霍爾式磁接近開關利用霍爾尼偉公司霍爾集成與PC功率輸出器件裝置，在大電流磁場或磁鋼磁場的作用下，能測量頻、工頻，直流等各種波形電流， 度較，電壓范圍寬，功耗小，輸出功率大，廣泛應用在速計數，測電流頻率，測速，編程，位置各種測量領域。BIM-M12E-AG4X磁感應開關
特點：
電源電壓范圍寬
頻率
壽命長，體積小，安裝方便
能直接和晶體管及TTL.MOS等邏輯電路接口
霍爾IC的使用注意事項
BIM-M12E-AG4X磁感應開關
1、霍爾集成電路的使用電壓范圍較寬，但實用時電壓宜不宜，一般在4.5-6V為宜，過的電源電壓會引起電路的溫升而使電路工作不穩定。
BIM-M12E-AG4X礦用磁性接近開關
2、開關型霍爾IC驅動負載時，其負載電流應小于霍爾IC的負載能力。為了使霍爾的輸出電壓幅度大，一般其輸出端加接較大阻值的負載電阻。
3、霍爾IC驅動的負載能力為感性時，應在輸出端加接續流二極管。
4、驅動與霍爾IC不同的電平的負載時好加接隔離與緩沖級，可利用光電耦合器或加三極管驅動級。
5、長距離傳輸霍爾IC信號時，可在開關輸出與地之間加接一只退耦電容器，干擾脈沖；傳送線性霍爾IC的輸出信號應使用同軸電纜線，但長不可大于幾十米。
6、大多數霍爾IC的磁感應距離在5-10毫米，須在實用時加以控制，并安置的發信磁鋼應與霍爾IC的感應點正對，減小磁路磁阻，使發信與檢測可靠準確。
7、為了增強開關或線性霍爾IC的磁感應靈敏度，使用時亦可利用小磁鋼增強磁偏置或加大發信磁鋼的面積
NS傳感器NS380-5-40(加長80
液位傳感器NS380-5-25型
浮球液位NSL-800MM
接近開關_LJ18A3-8-J/EZ耐溫_220VAC
接近開關_LJ18A3-8-J/EZ耐溫_220VAC
接近開關_SJM12A3-10J/KS_90-380VAC
接近開關_XS1-M30MA250_24-240VAC/C
接近開關_XS130BLFAL2_24-240VAC/C
速度開關_XSA-V11801
BIM-M12E-AG4X磁感應開關
E3Z-622M
接近傳感器BIM-M12E-AG4X磁感應開關
速度開關HSG－V3920EF03S
LJM12T-2Z/K
光電開關E3F-S10Y1AC220V
接近開關PRT30-15O-C24V-50mA
FLSL-03聲光器
輸送機保護QZS-III型速度(打滑開 關)
TKLZ-I雙向拉繩開關
雙向拉繩開關GRLS-PT-01-II
輸出接點雙向拉繩開關LKX-6X
THL-IV雙向拉繩開關（AC220V ）
B-LS4878拉繩開關
拉線開關LK/24（380VAC/C）
XTD-A-FC 雙向拉繩開關
接近開關SJM12A3-10J/KS
拉繩開關LG3TN-320B/
雙向拉繩開關DH-C-050052H
EMAW-21 ELAM-21W ELAP-22W
EMAW-31 ELAM-31W ELAP-32W
EMAW-61 ELAM-61P ELAP-62PM
ELAW-61P雙向拉繩開關ELAW-61PNICS-17A
接近傳感器BIM-M12E-AG4X磁感應開關
1. 動作距離：120mm
2. 通斷差：30mm以內
3. 響應時間：小于10ms
4. 振動頻率：20G 10-1000HZ
5. 勵磁電壓：DC24V±2V
6. 勵磁電流：0.6A
7. 環境濕度：-55℃—+125℃
8. 接點容量：80VA
防爆磁性接近開關顧名思義，就是通過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的，它可以分為接點型 和無接點型兩種。礦用接近開關主要用于運動物體wei置檢測,此開關屬于記憶型接近開關。當磁體從一個方向通過礦用接近開關時，輸出觸點 閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。具有無碰撞、抗干擾能力強等特點。礦用澆封型磁性接近開關主要用于運 動物體位置檢測，當運動物體上的磁鋼通過時，接近開關輸出觸點閉合，離開時觸點斷開。被廣泛應用于煤礦、化工、石油等有爆炸性危險的 場所，是現代自動控制系統中的理想傳感器。感應磁性開關是一種通過磁場信號來控制的線路開關器件，也叫磁控開關。常用的感應磁性開關 有單觸點和雙觸點兩種。
采用磁感應原理，具有無碰撞、抗干擾能力強等特點。主要用于運動物tiwei置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合，離 開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有危險的場所，是現代自動控制系統中的理想傳感器。
防爆磁性接近開關產品的特點
1、作用距離：a.電磁鐵作用距離120mm；b.永磁鐵作用距離150mm。
2、帶負載能力強：可直接帶3A負載，而無需加中間繼電器過渡?？煽?、方便。
3、靈敏度高，反應速度快：響應時間小于2.5ms。
4、能在極惡劣環境工作
5、可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50 萬次沒有誤動作，可靠性百分100。
6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。
7、應用范圍廣：主要應用于焦爐設備、翻車機設備鋼鐵設備。
防爆磁性接近開關使用方法
防爆磁性接近開關產品說明
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點 ，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸 頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短 接燒毀觸點。接線應盡量短，盡可能遠離其它配線
2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。
防爆磁性接近開關安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止 位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*高靈敏度位置。 磁性開關應固定在這個*高靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在*高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
防爆磁性接近開關使用注意事項
1）從anquan考慮，兩磁性開關的間距應比*大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測jing度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的*大速度vmax。該*大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載 的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的*大速度vmax=500mm/s。若氣缸活 塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的 防爆磁性接近開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的*佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
防爆磁性接近開關的廣泛應用與重要性
一、防爆磁性接近開關介紹
隨著工業自動化的快速發展，各種傳感器和開關設備在工業生產過程中扮演著至關重要的角色。防爆磁性接近開關，作為一種特殊類型的開關 設備，其應用越來越廣泛。本文將探討防爆磁性接近開關的工作原理、特點以及在不同行業中的應用，以展示其在現代工業生產中的重要性。
二、防爆磁性接近開關的工作原理與特點
防爆磁性接近開關是一種基于磁性感應原理的開關設備，其工作原理主要依賴于磁場的變化。當磁性物體接近開關時，其磁場將觸發開關內部 的磁性感應元件，從而產生電信號輸出。防爆磁性接近開關具有以下特點：
防爆性能：防爆磁性接近開關采用特殊的防爆設計，能夠在易燃易爆的環境中安全使用，有效避免火災和爆炸事故的發生。
耐用性：該開關采用高品質的材料和先進的制造工藝，具有較高的耐用性和穩定性，能夠在惡劣的工業環境中長時間穩定運行。
靈敏度高：防爆磁性接近開關具有較高的靈敏度，能夠準確檢測磁性物體的接近和離開，實現精確的控制和操作。
安裝方便：該開關結構緊湊，安裝簡單方便，能夠適應各種復雜的安裝環境。
三、防爆磁性接近開關的應用
防爆磁性接近開關在工業生產中具有廣泛的應用，以下是一些典型的應用場景：
石油和化工行業：在石油和化工行業中，設備和管道中常常存在易燃易爆的液體或氣體。防爆磁性接近開關可以安全地用于監測和控制這些設 備和管道的狀態，確保生產過程的安全和穩定。例如，在石油鉆井平臺上，防爆磁性接近開關可以用于監測鉆井設備的運行狀態，及時發現并 處理異常情況。
礦山和煤炭行業：在礦山和煤炭行業中，瓦斯和煤塵等爆炸性物質的存在使得安全監測和控制變得尤為重要。防爆磁性接近開關可以用于礦井 提升機、礦車計數、閘門控制等自動化控制系統中，確保礦山生產的安全和高效。例如，在煤礦井下運輸系統中，防爆磁性接近開關可以用于 實時監測礦車的運行狀態和位置，實現礦車的自動計數和調度。
自動化生產線：在自動化生產線上，防爆磁性接近開關可以用于檢測工件的位置、速度和方向等參數，實現精確的控制和操作。例如，在汽車 零部件生產線上，防爆磁性接近開關可以用于檢測零部件的到位情況，確保生產過程的順利進行。
四、結論
防爆磁性接近開關作為一種重要的工業自動化設備，在工業生產中具有廣泛的應用和重要性。其防爆性能、耐用性、高靈敏度和安裝方便等特 點使其成為易燃易爆環境中不可或缺的設備。通過不斷的技術創新和應用拓展，防爆磁性接近開關將在未來的工業生產中發揮更加重要的作用 。
雙向拉繩開關產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格承諾：
1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別 組織生產、安裝，力爭滿足用戶需求。
產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！電話15163766288
